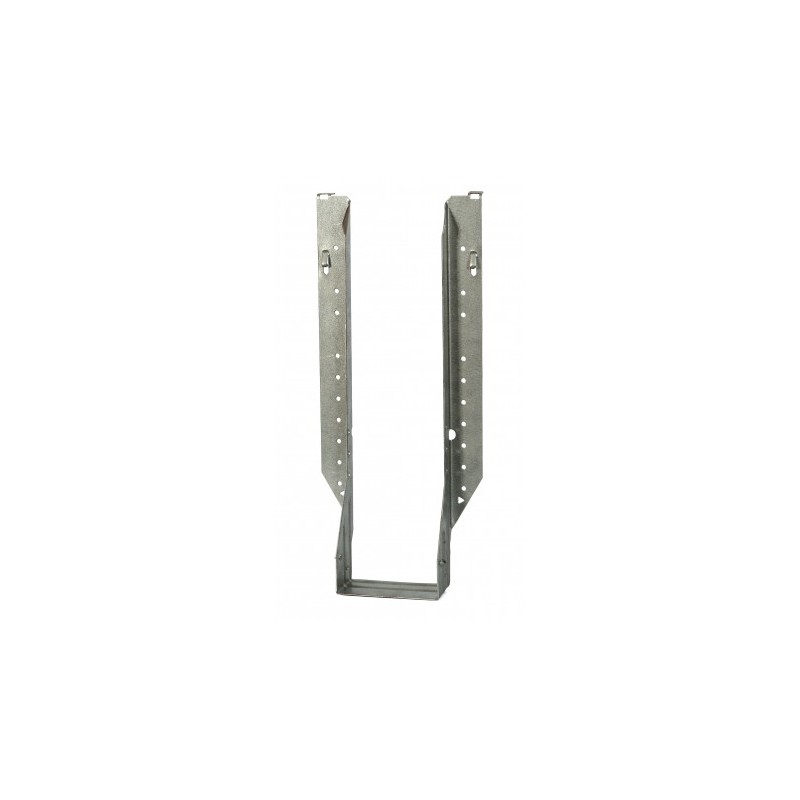

Étrier à brides latérales IUSE / Sabot de charpente pour Poutre en I SIMPSON

Etrier à brides latérales IUSE / Sabot de charpentes pour Poutre en I Simpson

Support en U en finition galvanisé avec trou pour fixation ou scellement pour la construction bois conforme à la norme CE.

Convient pour les sections usuelles de bois suivantes = 45x220 / 45x180 ou répondant aux dimensions ci-dessous :

• Épaisseur : de 40 à 46 mm
• Hauteur : de 170 à 250 mm

Caractéristiques du sabot

• Matière
  • Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Epaisseur : 1.2 mm

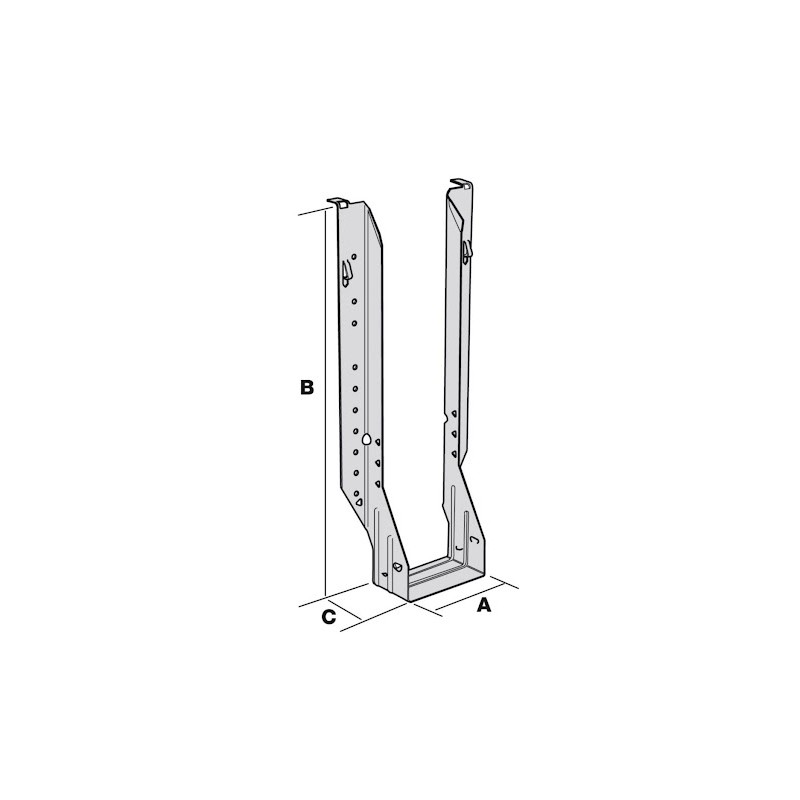

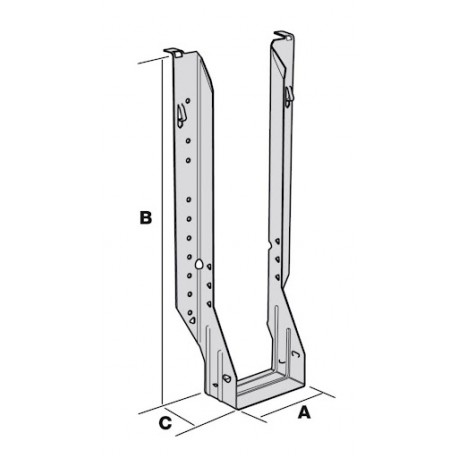

• Dimensions disponibles (largeur x hauteur) : 239x100 mm, 249x100 mm, 299x100 mm, 199x48 mm, 219x48 mm, 239x48 mm, 299x50 mm, 359x48 mm, 399x58 mm, 239x50 mm, 299x50 mm, 239x56 mm, 299x56 mm, 199x61 mm, 239x61 mm, 299x61 mm, 359x61 mm, 399x61 mm, 219x66 mm, 239x66 mm, 359x66 mm, 399x66 mm, 219x73 mm, 239x73 mm, 299x73 mm, 359x73 mm, 399x73 mm, 199x92 mm, 219x92 mm, 299x92mm, 359x92 mm, 399x92 mm, 359x98 mm, 399x98 mm

Avantages

• Facile et rapide à installer,
• Aucune pointe sur la solive,
• Fixation par pression
• Compatible avec les poutres en I

Support :

• Porteur : bois massif, bois composite, bois lamellé-collé
• Porté : poutres en I

Domaines d'utilisation :

• Planchers
• Fixation de solives
• Toitures
• Terrasses
• Chevêtres, ...

Fixations :

• pour le bois : pointes crantées d'ancrage
• pour les matériaux pleins : goujons d'ancrage (Attention que la plupart des sabots comportent que des petits trous non compatible aux goujons).
• pour les matériaux creux : chevilles plastiques et tirefonds (Attention que la plupart des sabots comportent que des petits trous non compatible aux chevilles).

La hauteur du flanc du sabot doit normalement couvrir les 2/3 de la poutre.

Par exemple : pour un montant d'ossature de 45x95, il faudra un sabot de 46 mm de large pour une hauteur de 63 mm minimum soit ici le 46 x 82 mm.

Sur bois, il est obligatoire de fixer le sabot grâce à des pointes d'ancrage annelées spécialement prévues à cet effet, elles ont une meilleure résistance à l'arrachement et à la rupture. N'hésitez pas à commander nos pointes crantées spécialement conçues pour la fixation de connecteurs charpente.
Pour respecter les normes il faut remplir tous les trous par des pointes ou vis spéciales ancrage.

Pour une pose dans le bois :

• L'épaisseur du bois peut-être inférieure à celle du sabot de maximum 2 mm
• La hauteur minimale du bois correspond à la hauteur du sabot la plus longue

Les applications :

• Normales : solives, pannes, poutres, lisses de bardage, butées de chevrons, renforcement d'assemblages existants
• Type de porteur : bois massif, bois composite, lamellé collé, acier, béton
• Type de portée : bois massif, bois composite, lamellé collé
